Architekci

ARCHITEKCI

Rozwiązania dla projektantów i architektów

Wszyscy ludzie, bez względu na swoje zdolności, zasługują na równy dostęp do opieki zdrowotnej i udogodnień życia codziennego. W naszej firmie kładziemy ogromny nacisk na tworzenie środowisk, które są przyjazne dla wszystkich, bez wyjątku. Dlatego też, zapraszamy projektantów, architektów i innych kreatywnych myślicieli do współpracy z nami przy projektowaniu szpitali, domów opieki i innych obiektów medycznych z myślą o osobach z niepełnosprawnościami.

Dlaczego warto?

Projektowanie przyszłości

Razem możemy tworzyć innowacyjne rozwiązania, które sprawią, że budynki medyczne i opiekuńcze będą bardziej dostępne i przyjazne dla wszystkich osób, niezależnie od ich zdolności.

Edukacja i świadomość

Wspólnie możemy działać na rzecz edukacji społeczeństwa na temat potrzeb osób z niepełnosprawnościami i promować ideę równego dostępu do wszystkich udogodnień.

Rozwiązania systemów podnośników sufitowych

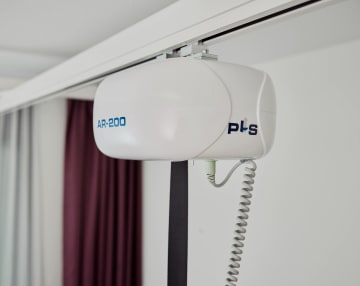

Podnośniki sufitowe stacjonarne

Podnośniki sufitowe stacjonarne

udźwig: od 200 do 500 kg w zależności od modelu

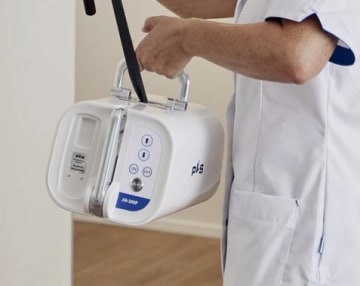

Podnośniki sufitowe przenośne

Podnośniki sufitowe przenośne

udźwig: 200kg

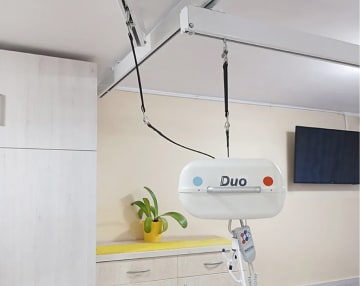

Podnośniki sufitowe przechodzące przez nadproża

Podnośniki sufitowe przechodzące przez nadproża

udźwig: 160kg

Rodzaje i możliwości torów szynowych

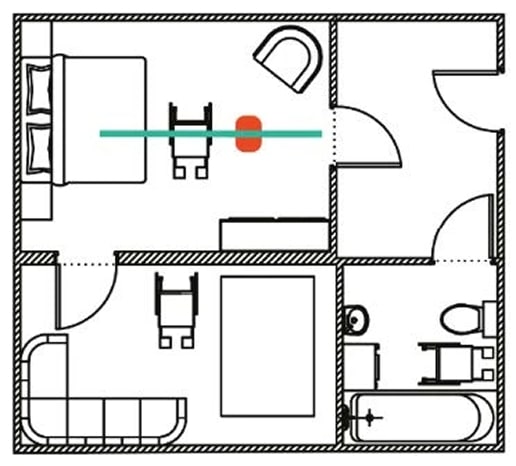

Szyny proste

Szyny proste

Szyny proste występują o różnych długościach oraz profilach w zależności od konstrukcji budynku i udźwigu podnośnika. Występują w odcinkach 2 ,3 ,4, 5 oraz 7 metrowych. Szyny można proste montowane bezpośrednio do sufitu można ze sobą łączyć by tworzyć dłuższe odcinki lub przycinać pod konkretną długość jaką chcemy uzyskać.

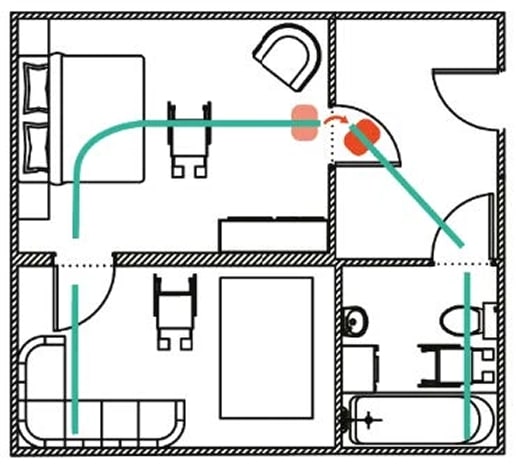

Zakręty w połączeniu z szynami prostymi

Zakręty w połączeniu z szynami prostymi

Zakręty szynowe są dostępne w skrętach 15, 30, 45, 60 i 90 stopni, co zapewnia wiele możliwości dopasowania pod planowany projekt. Zakręty występują w połączeniu z profilami A oraz B.

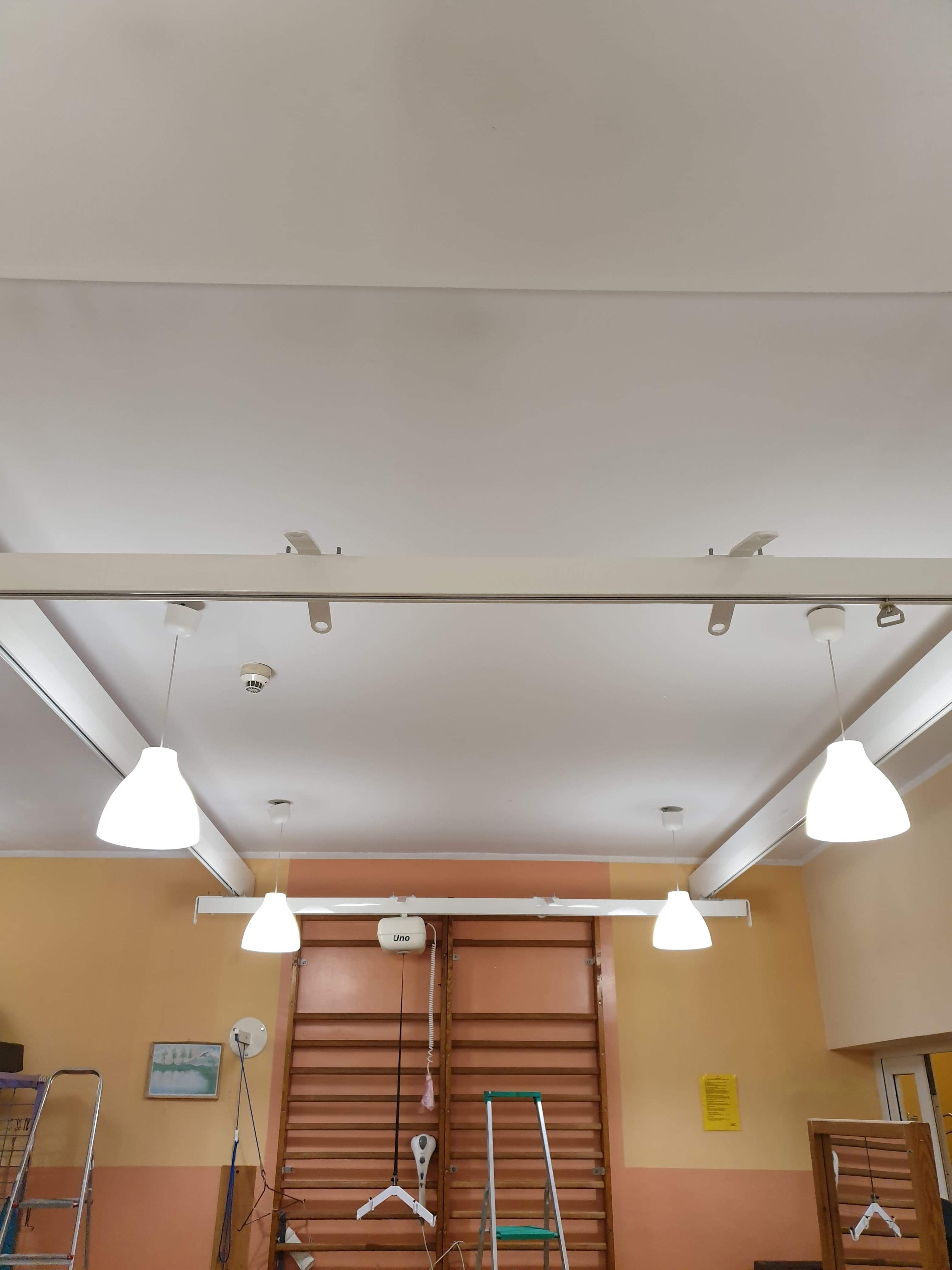

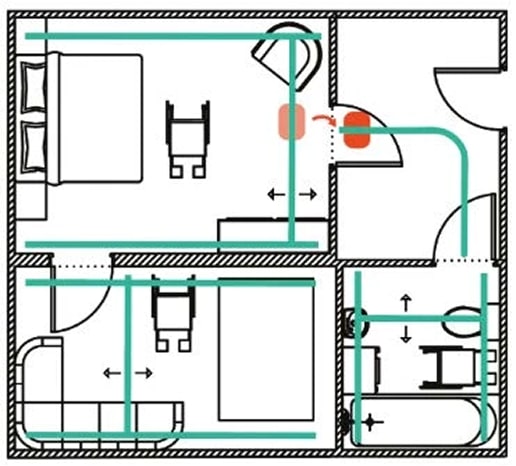

Szyny trawersowe

Szyny trawersowe

System trawersowy jest w stanie zapewnić nieograniczoną liczbę miejsc do podnoszenia w pomieszczeniu, umożliwiając podniesienie osoby praktycznie z dowolnego miejsca w obrębie pomieszczenia. Osiąga się to poprzez zainstalowanie dwóch równoległych szyn po każdej stronie pomieszczenia, albo na suficie, albo na przeciwległych ścianach. Ruchoma część szyny biegnie następnie pod kątem 90° do równoległych szyn. Elementy, które umożliwiają przesuwanie szyny trawersowej po równoległych szynach, to wózki trawersowe. Łącznie wymagane są zatem dwa wózki trawersowe, po jednym po każdej stronie. Powstała konstrukcja przypomina literę H, dlatego czasami nazywa się ją systemem H.

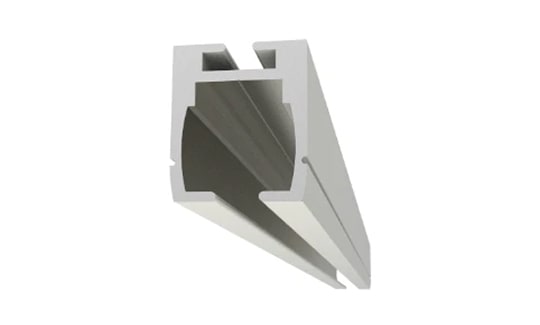

Profil A

Profil A

Standardowy profil szyny. Ten profil jest również dostępny w różnych krzywiznach (zakrętach). Standardowy kolor to RAL 9010, opcjonalnie dostępne są wszystkie kolory RAL. Standardowe długości: 4100 i 6100 mm.

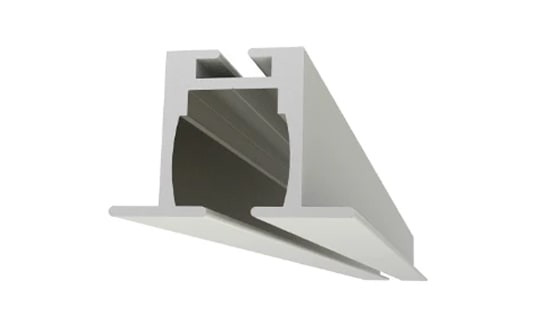

Profil B

Profil B

Umożliwia osadzenie szyny podnośnika w suficie podwieszonym. Ten profil posiada kołnierz i jest również dostępny w dwóch standardowych zakrętach 45 i 90 stopni. Inne krzywe są opcjonalne. Standardowy kolor to RAL 9010, opcjonalnie dostępne są wszystkie kolory RAL. Standardowe długości: 4100 i 6100 mm.

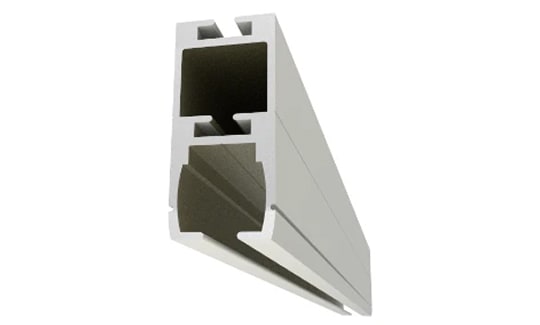

Profil C

Profil C

Profil C jest wyższym, mocniejszym profilem. Ten profil umożliwia rozpiętość do czterech metrów przy systemach trawersowych. Standardowy kolor to RAL 9010, opcjonalnie dostępne są wszystkie kolory RAL. Standardowe długości: 4100 i 6100 mm.

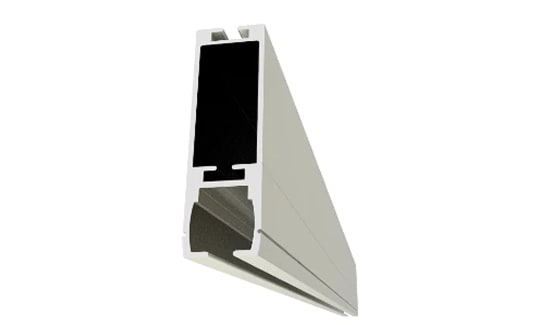

Profil D

Profil D

Profil D jest najmocniejszym profilem. Ten profil umożliwia rozpiętości do siedmiu metrów przy systemach trawersowych. Standardowy kolor to RAL 9010, opcjonalnie dostępne są wszystkie kolory RAL. Standardowe długości: 6100 i 7300 mm.

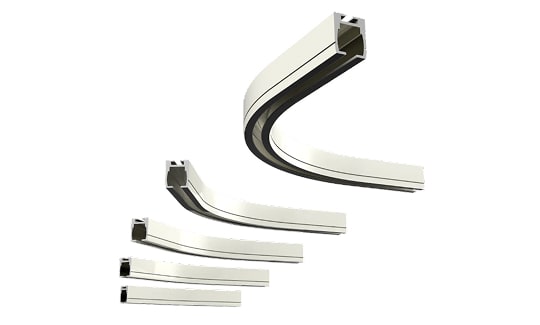

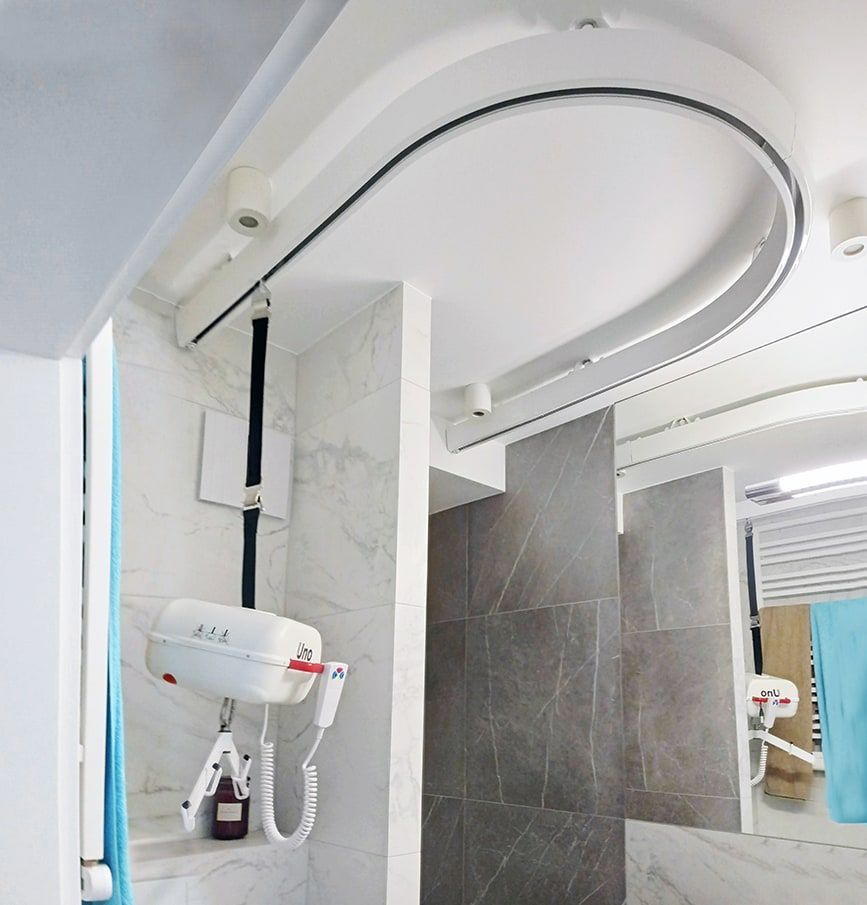

Zakręty szynowe

Zakręty szynowe

Zakręty szynowe są dostępne w skrętach 15, 30, 45, 60 i 90 stopni, co zapewnia wiele możliwości dopasowania pod planowany projekt. Zakręty występują w połączeniu z profilami A oraz B.

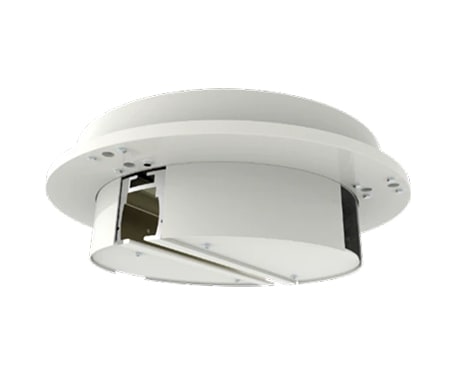

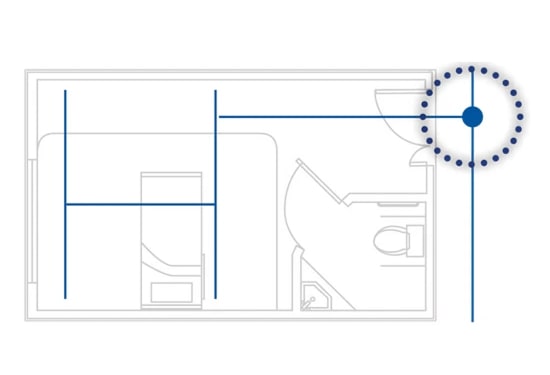

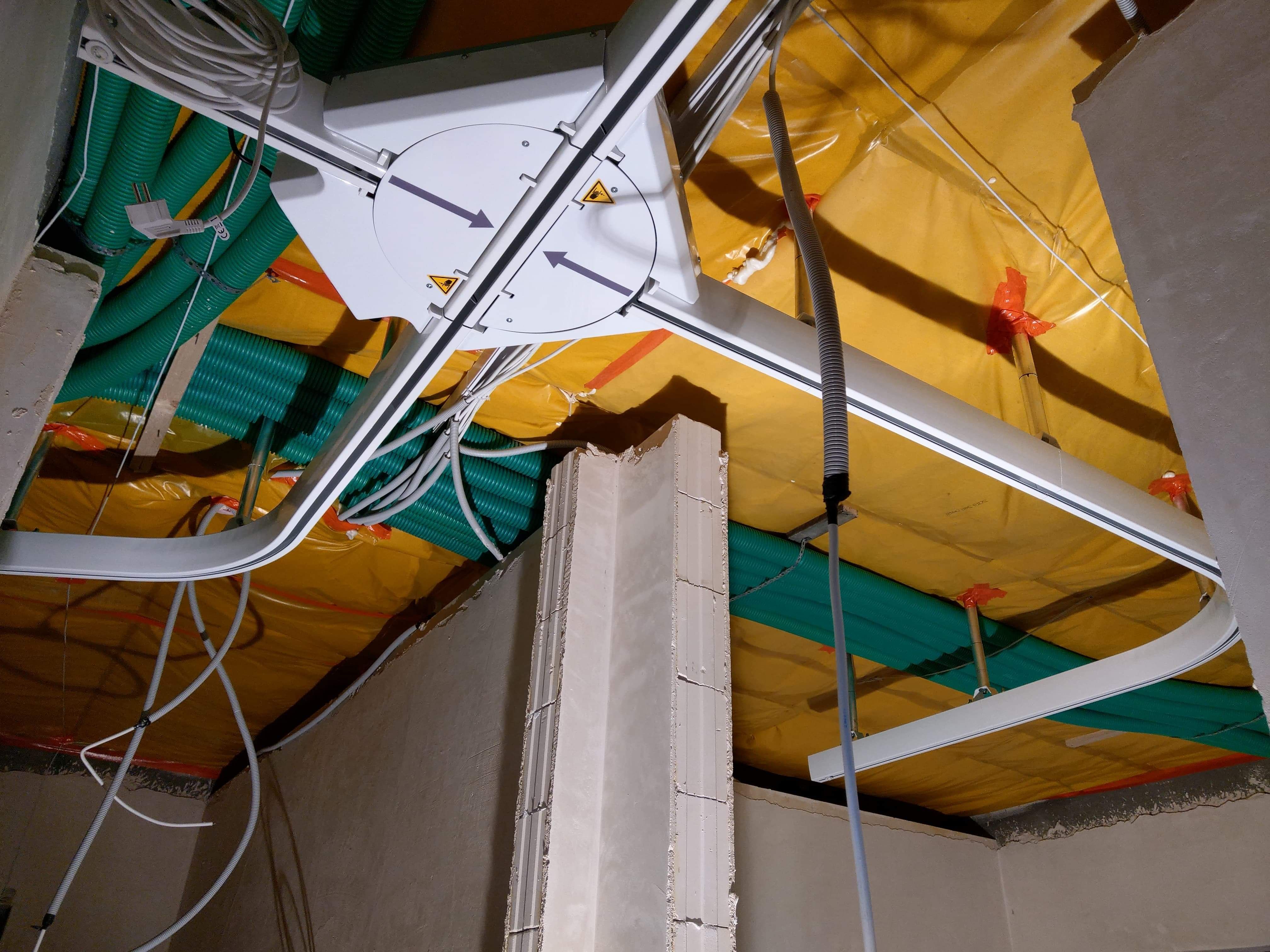

Zwrotnica PLS

Zwrotnica PLS umożliwia połączenie różnych torów oszynowania złożonych z szyn prostych i pozwala nam na zmianę kierunku jazdy. Zwrotnica dostępna jest w wersji trzy lub czterotorowej.

Zwrotnica PLSZwrotnica PLS

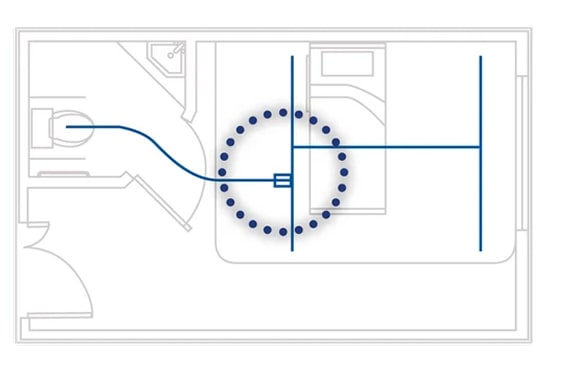

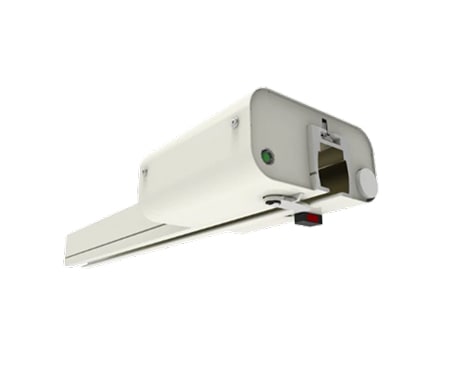

Bramka gate PLS

Gate automatycznie blokuje szynę poprzeczną systemu trawersowego XY na stałym torze. W ten sposób podnośnik może opuścić system XY i wejść do innych pomieszczeń.

Bramka gate PLSBramka gate PLS

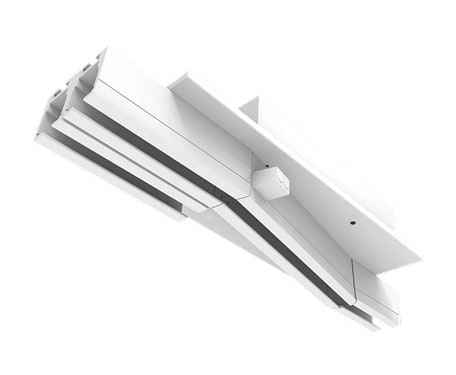

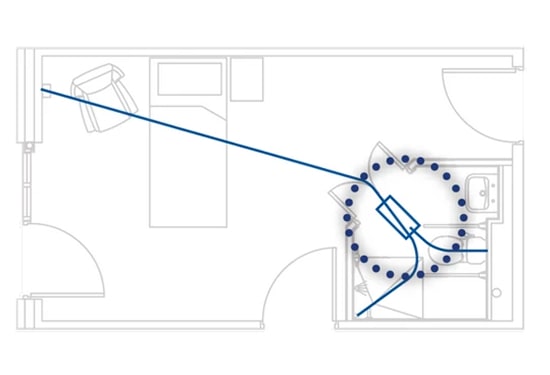

Rozgałęźnik PLS

Rozgałęźnik PLS pozwala obrać dwa kierunki na prostym torze. Skręt w lewo lub w prawo wykonujemy jednym płynnym ruchem. Szyny proste, szyny z zakrętami i rozgałęźnik można stosować w różnych kombinacjach.

Rozgałęźnik PLSRozgałęźnik PLS

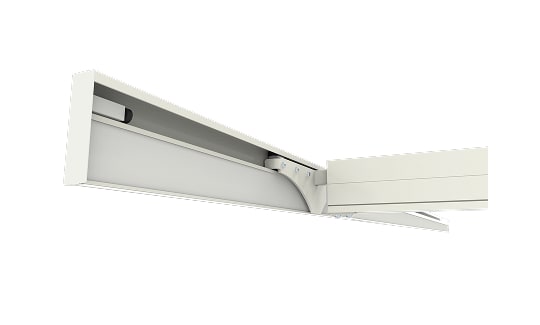

Trawers ścienny

Trawers ścienny

System mocowania trawersowego do ściany jest wykorzystywany w przypadku słabszego stropu sufitu. Dodatkowa regulacja pozwala na montaż w miejscach gdzie obie ściany nie są dokładnie równe.

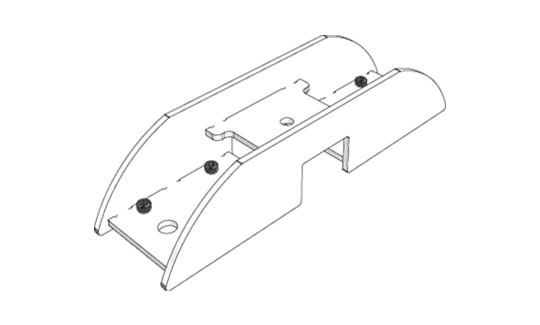

Kurtyna

Kurtyna

System umożliwiający zamieszczenie zasłon pomiędzy torem jazdy oszynowania. Dzięki specjalnemu łącznikowi oraz wydłużonemu wózkowi możemy zamocować zasłony oddzielające np. łóżka szpitalne zapewniając prywatność pacjentom.

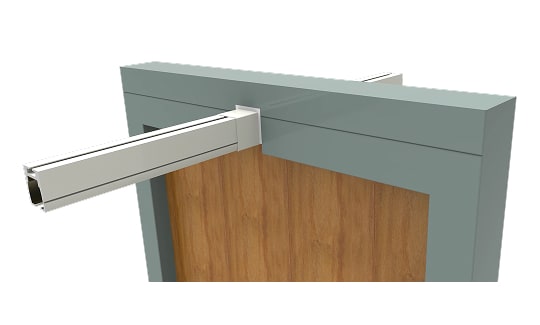

Łącznik przeciwpożarowy

Łącznik przeciwpożarowy

Do szyn o profilu A dostępne jest sprawdzone rozwiązanie ognioodporne, które blokuje ciepło i dym przez 30 minut w przypadku pożaru.

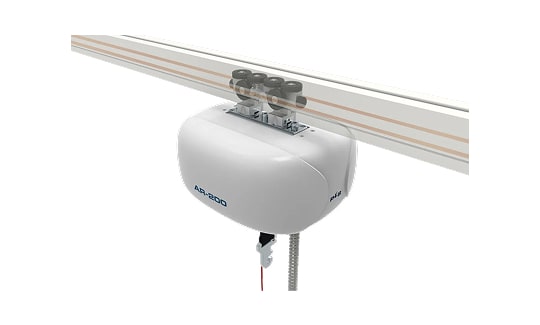

Ładowanie w szynie

Ładowanie w szynie

Podnośnik może być opcjonalnie ładowany bezpośrednio z szyny. Możemy ładować podnośnik na określonym odcinku szyny bądź na punkcie końcowym.

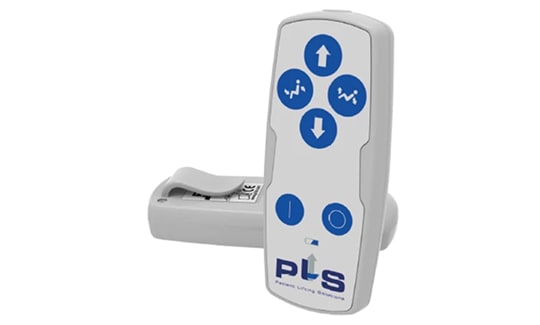

Pilot bezprzewodowy

Pilot bezprzewodowy

Pilot bezprzewodowy to wygodne rozwiązanie, które pozwala na zdalne sterowanie podnośnikiem bez potrzeby używania kabli. Jego główną zaletą jest mobilność, dzięki której użytkownik może obsługiwać urządzenie z dowolnego miejsca w zasięgu sygnału.

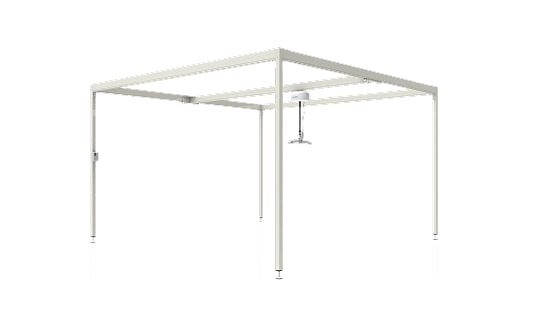

Bramka wolnostojąca

Bramka wolnostojąca

System wolnostojącej bramy umożliwia korzystanie z podnośnika sufitowego praktycznie w każdym miejscu. Maksymalne wymiary dla udźwigu 275 kg wynoszą 4x4m lub 3,5x3,5m dla udźwigu 350kg. Wysokość systemu może być przystosowana do określonych potrzeb i pomieszczenia.

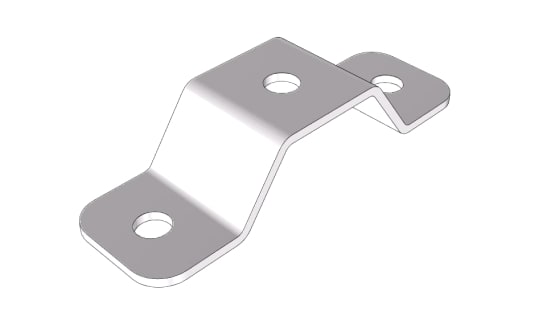

Mocowanie sufitowe

Mocowanie sufitowe

Uchwyt mocowany bezpośrednio do sufitu.

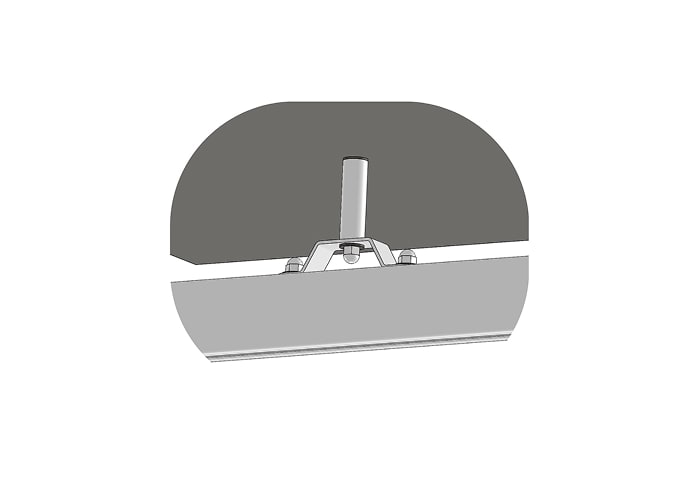

Mocowanie do sufitu podwieszonego

Mocowanie do sufitu podwieszonego

Uchwyt stosowany przy sufitach podwieszanych jak np. karton-gips lub kasetony.

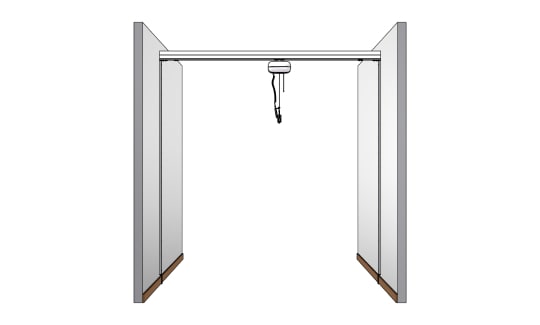

Słupki podłogowe do karton-gips

Słupki podłogowe do karton-gips

Uchwyty mocowane do podłogi oraz do ścian.

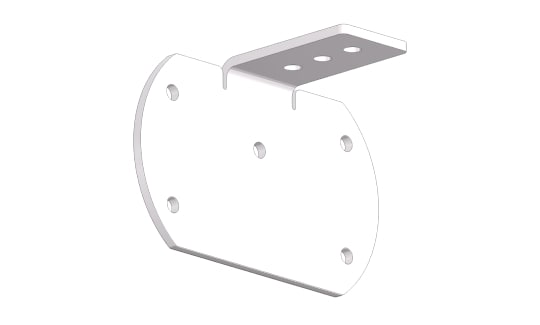

Mocowanie ścienne

Mocowanie ścienne

Uchwyt mocowany do ścian w przypadku słabszego stropu

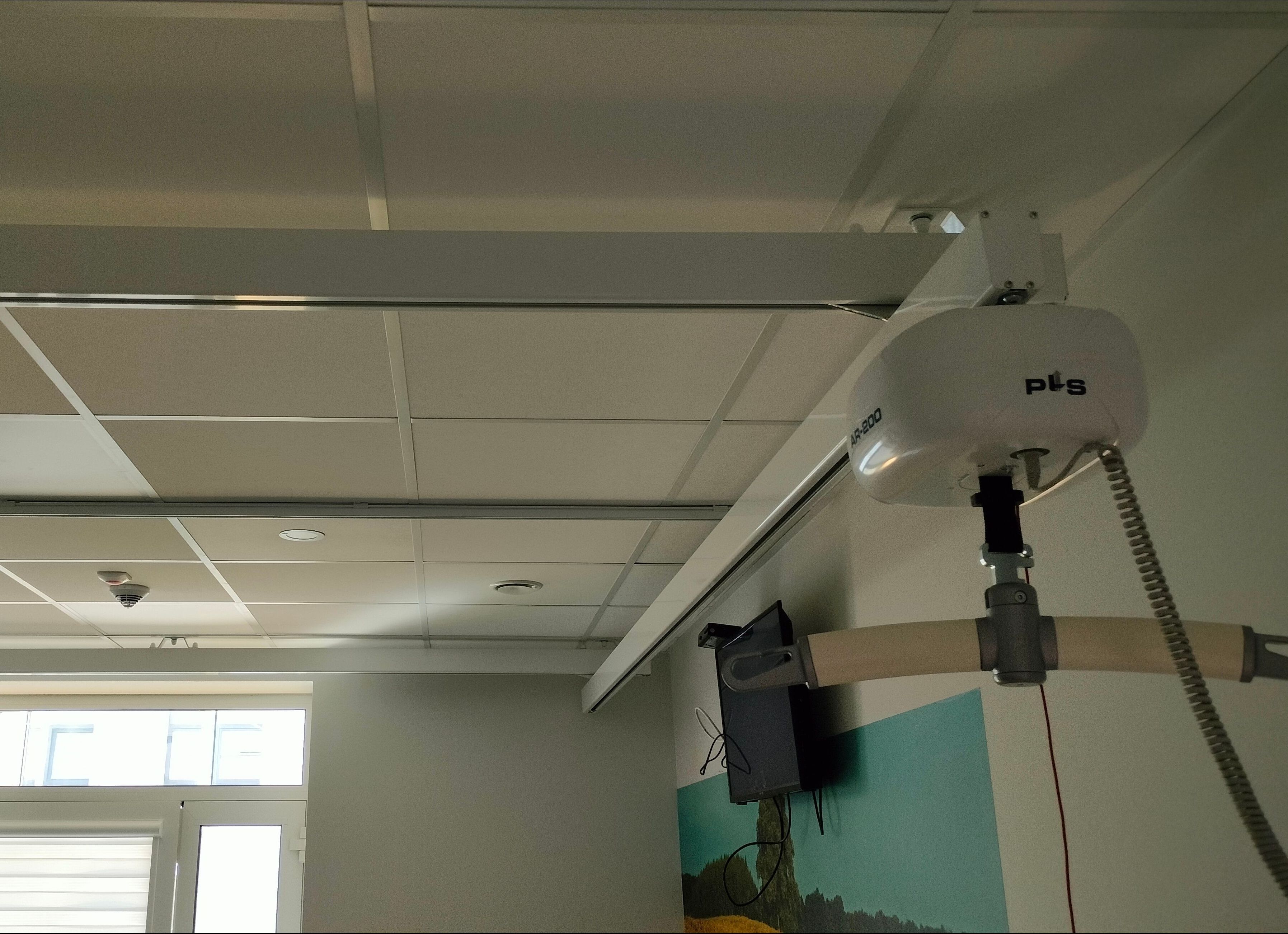

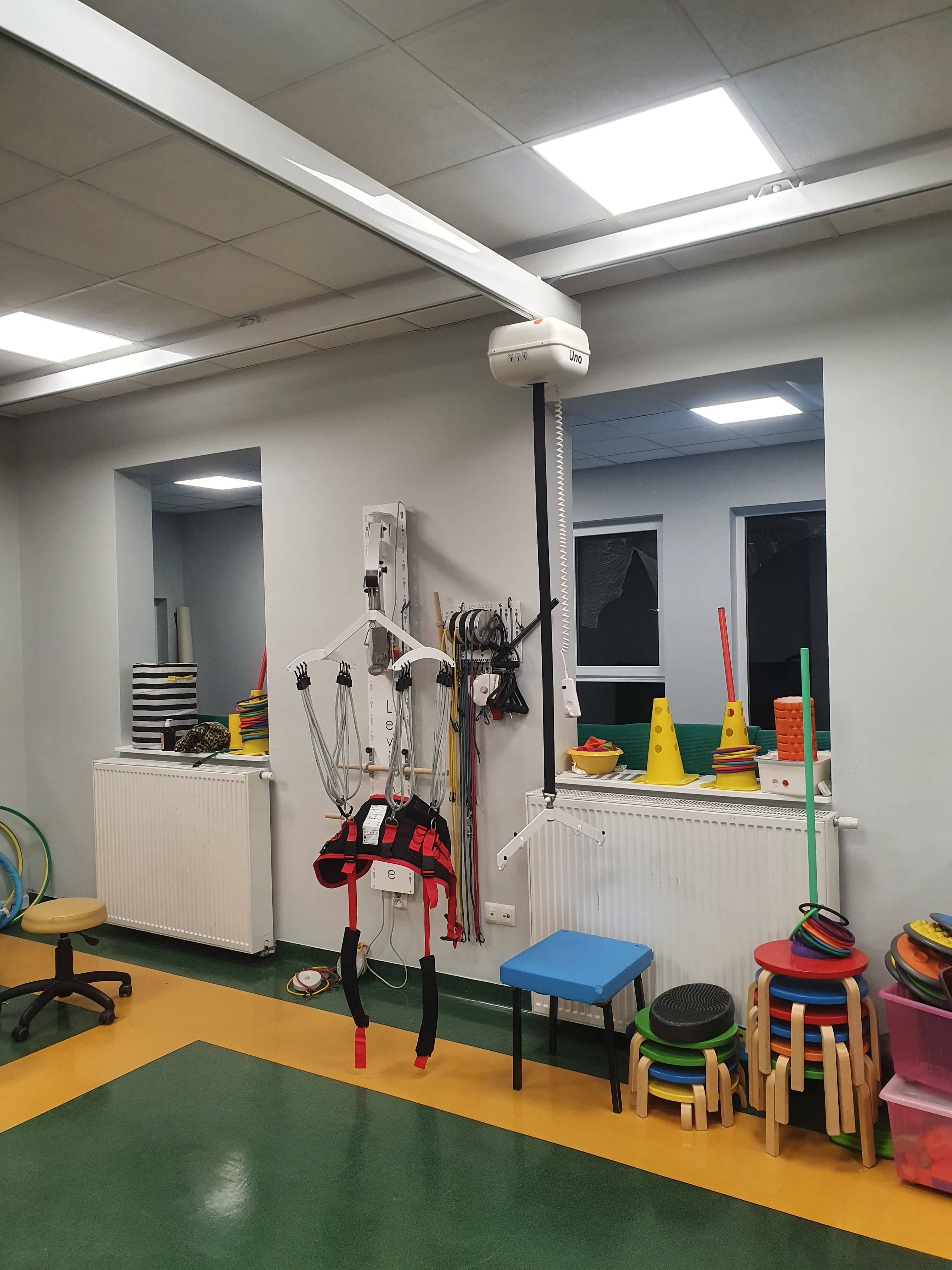

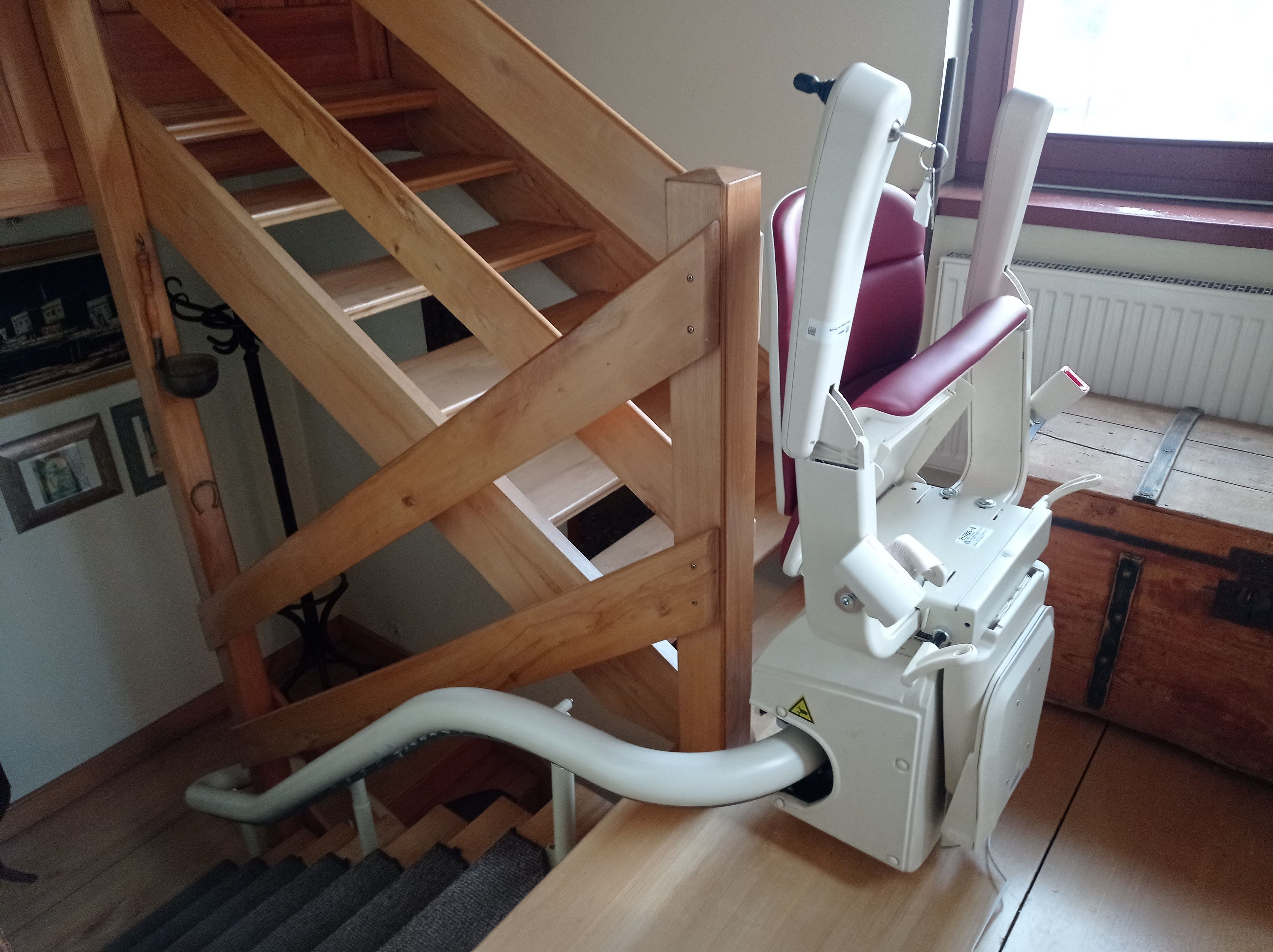

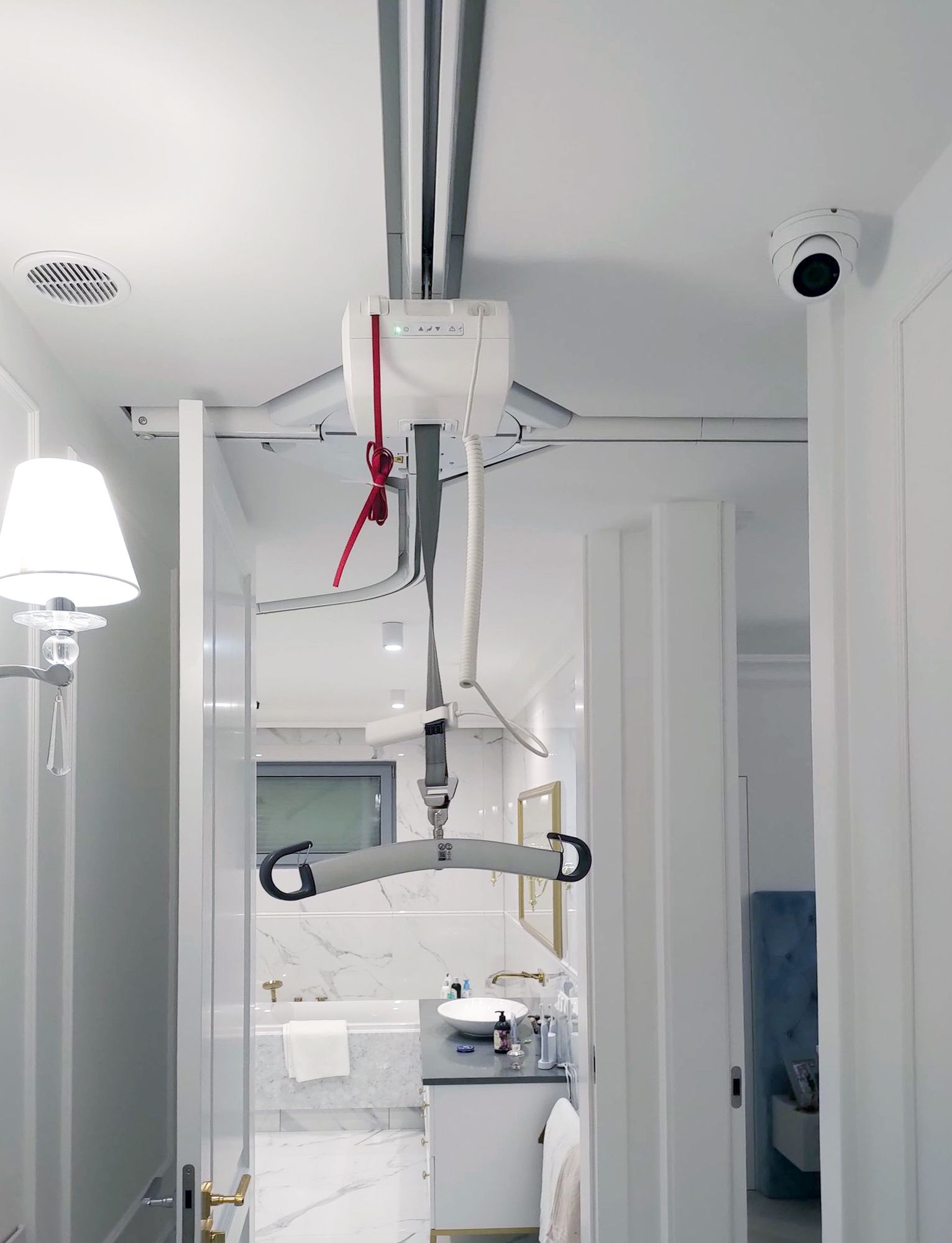

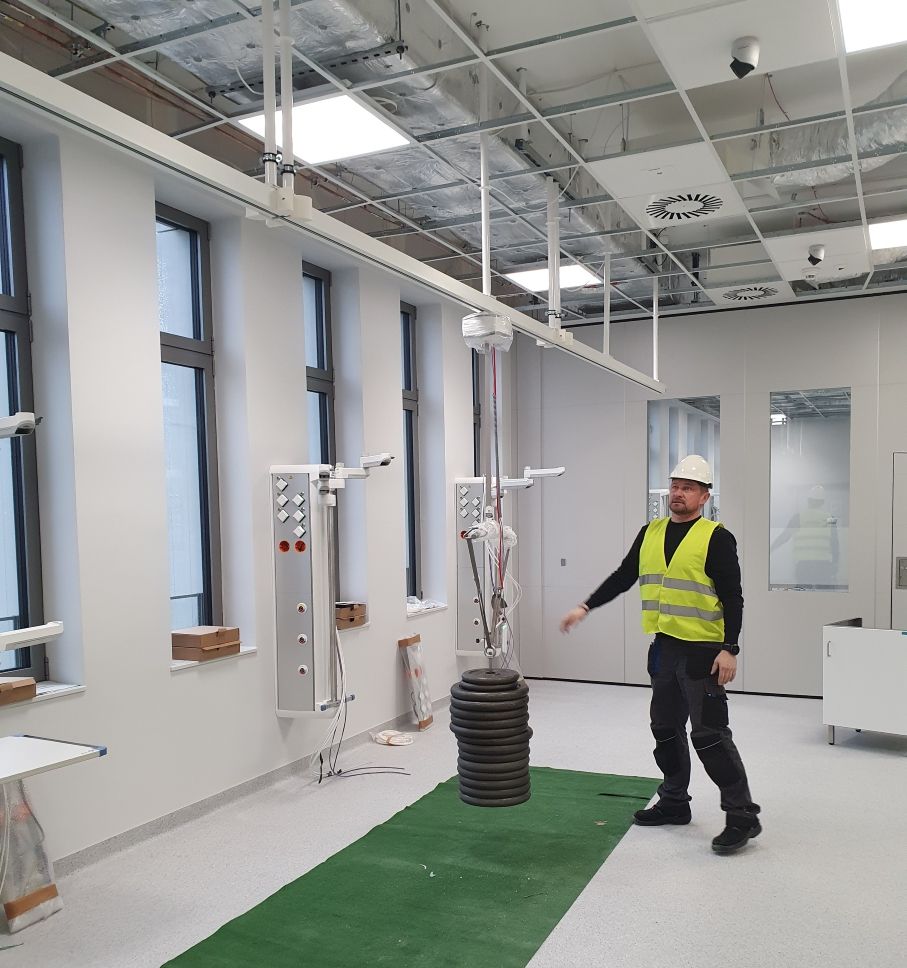

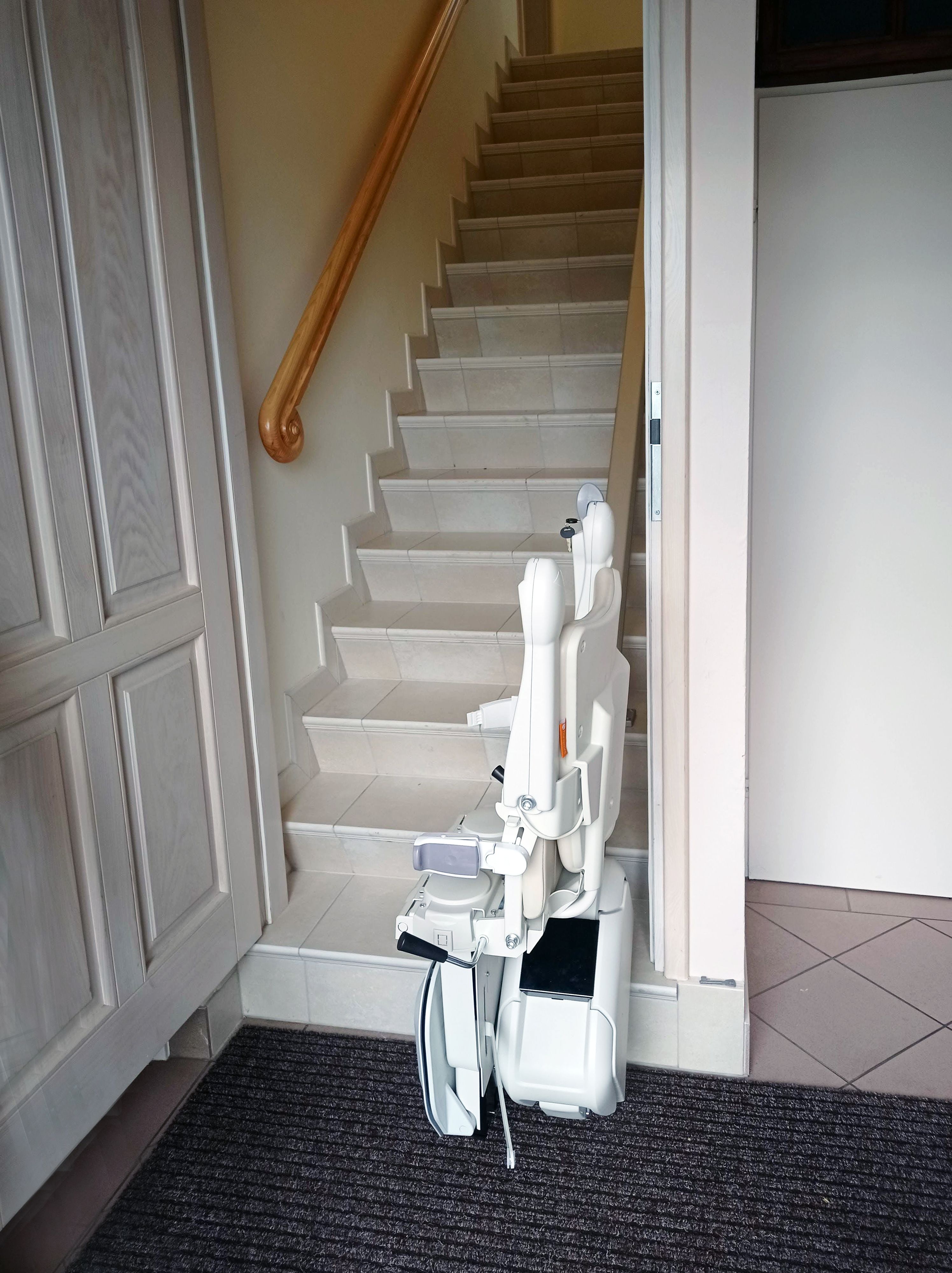

Przykładowe realizacje




Najczęściej zadawane pytania

Czy pomagacie w doborze odpowiednich podnośników już na etapie projektowania budynku?

Czy oferujecie wsparcie przy modernizacji istniejących budynków, np. szpitali czy domów opieki?

Czy udostępniacie rysunki techniczne i materiały dla projektantów?

Czy można zaplanować system podnośników w wielu pomieszczeniach, np. z transferem między pokojami?

Jakie wymagania techniczne należy uwzględnić przy montażu podnośników sufitowych?

Czy organizujecie konsultacje lub prezentacje dla biur projektowych

Kto zajmuje się montażem podnośników – czy zapewniacie taką usługę?

Czy oferujecie serwis i przeglądy okresowe podnośników?

Czy oferujecie szkolenia dla personelu obsługującego podnośniki?

Czy podnośniki są dostosowane do różnych grup użytkowników, np. osób o różnym stopniu niepełnosprawności?

Jakie są koszty konsultacji i doboru rozwiązań podnośnikowych?

Skontaktuj się w sprawie projektu

Pomożemy Ci dobrać odpowiednie urządzenia oraz wykonać projekt techniczny
